JBTL-Q铜铝并沟线夹

产地: 河北省石家庄市

加入询盘篮

详细描述
 1 适用范围
    本标准适用于架空电力线路的导线及钢绞线非承力接续的并沟线夹。
2 型式尺寸
2.1 并沟线夹为JBB型、JB型。

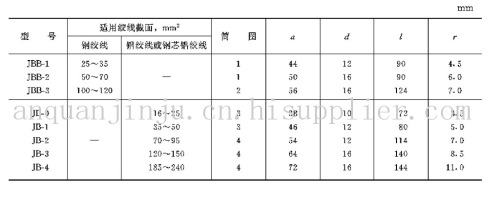

2.2 并沟线夹主要尺寸应符合图1~4及表的规定:


表中型号中字母及数字意义为:
    J——接续;BB——并沟,避雷线;B——并沟;数字——适用导线及钢绞 线组合号。
3 技术要求
3.1 并沟线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规 定。
3.2 材质与紧固件:
    a.并沟线夹铁本体及压板按GB978—67《可锻铸铁件 分类及技术条件》的 可锻铸铁制造;
    b.铝本体及压板按GB1173—74《铸造铝合金》,采用ZL-102铝硅合金制造;
    c.螺栓按GB 5—76《六角头螺栓(粗制)》;
    d.螺母按GB 41—76《六角螺母(粗制)》;
    e.垫圈按GB 95—76《垫圈(粗制)》;
    f.弹簧垫圈按GB 93—76《弹簧垫圈》。
4 验收规则及试验方法
    并沟线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标 志与包装》进行。
5 标志与包装
    并沟线夹的标志与包装按GB 2317—85规定进行。
