详细描述

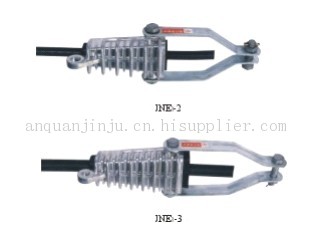

 JNE 系列楔型绝缘耐张线夹 , 为节能型金具 , 产品壳体采用高强度 、
抗氧化的特种铝合金压铸成型;内楔为耐候型工程塑料制造;壳体
与内楔以楔形配合,具有强度高、握力好、无电能损耗、安装方便
等特点。
产品介绍
JNE 系列楔型绝缘耐张线夹 , 为节能型金具 , 产品壳体采用高强度 、 抗氧化的特种铝
合金压铸成型;内楔为耐候型工程塑料制造;壳体与内楔以楔形配合,具有强度高 、握
力好、无电能损耗、安装方便等特点。
适用于 10kV 及以下架空绝缘导线的终端或耐张段两端的耐张绝缘子串上,将架空绝
缘导线固定拉紧,其导线截面为 16 ~ 300mm2 ,安装时不需剥除绝缘层。该产品同样适
用于钢芯铝绞线绝缘架空电缆 (JKLGYJ 、 JKLGYJ/Q 型 ) 。
自 1998 年首*安装上网运行 ,距今已有五年多的运行历史 ,被几百家电力用户推广使
用 , 深受好评 。 为满足不同用户的使用要求 , 该系列产品目前已有六种型式 , 每种型式
按导线规格分别配有不同的绝缘增强塑料内楔。

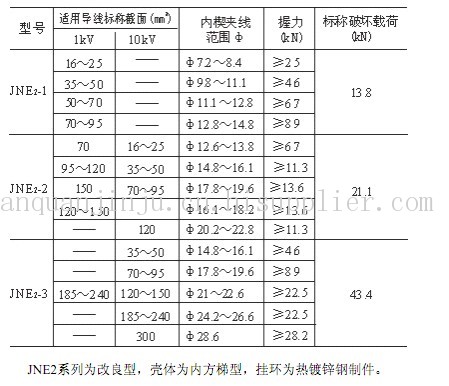

JNE5 列 , 壳体为内方梯型 ; 内楔采用自锁式 ; 挂环选用不锈钢挂环为 A 型 , 选用铁制
螺栓挂环为 B 型
线夹的安装

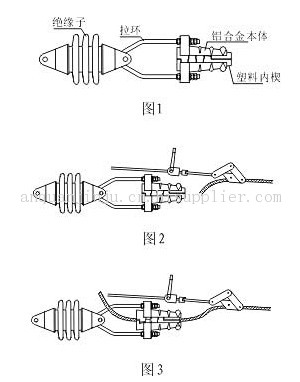

1 、连接棒型绝缘子 ( 或悬式绝缘子 ) 把线夹的拉环与绝缘子相连。 ( 见图 1)
2 、拉紧导线,把紧线器的牵引钩钩在绝缘子上的挂环上,紧线。 ( 见图 2)
3 、固定导线,当导线紧到规定的悬垂度后,取出两片内楔,将导线预置在壳体内 ,两
片内楔左右对应抱在导线上 ,再往壳体内轻推 ,调整好位置 ,然后用榔头敲击楔块后部 ,
使其略紧。 ( 见图 3) 4 、拆除紧线器,使线夹承受导线张力。
